Geladene Teilchen im Magnetfeld

Von der Glühkathode des Fadenstrahlrohrs werden Elektronen emittiert, die im elektrischen Feld zwischen Kathode und Anode nach Massgabe der angelegten Spannung beschleunigt werden und die durchbohrte Anode als fadenförmiger Kathodenstrahl geradlinig verlassen.

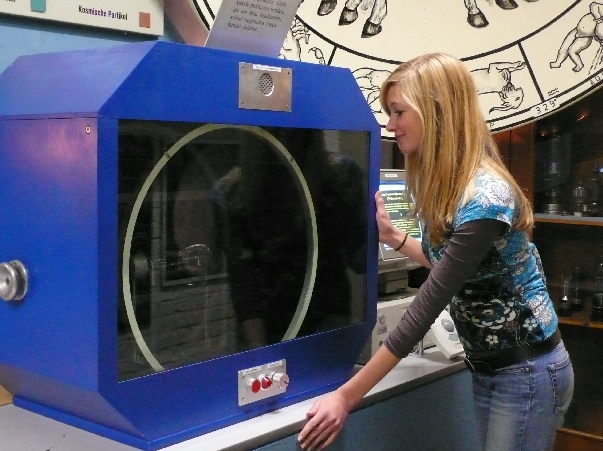

Der Erzeugung eines homogenen Magnetfeldes dienen die erkennbaren kreisförmigen nach HELMHOLTZ benannten Spulen, zwischen denen der Glaskolben des Fadenstrahlrohres angeordnet ist.

Bei Einschaltung des Magnetfeldes wird die Bahnkurve der Elektronen gekrümmt; als Sonderfall ergibt sich dabei eine kreisförmige Bahnkurve. Aus der Krümmung der Kurve erschliessen wir auf das Vorhandensein einer auf die Elektronen wirkenden Kraft; im Sonderfall der Kreisbahn ist diese Kraft offenbar die erforderliche Zentripetalkraft.
